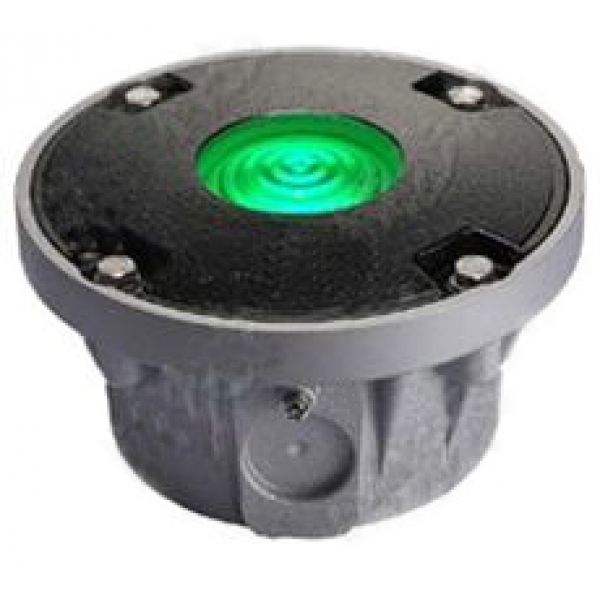

TLZHW-220直升机场边界灯 围界灯

TLZHW-220直升机场边界灯 围界灯

压铸铝合金材料外壳/坚固耐用

LED高亮发光二管 信号灯 指示灯

产品功能介绍

1灯体为铝合金铸造烤航空黄漆，采用不锈钢紧固件及硅橡胶密封圈。 光学系统内外层配光镜和内设集光镜组成，该灯具有白、蓝、黄、红和绿色供用户选用。 外层配光镜由高强度耐热玻璃压制而成，并与上盖胶粘防水密封，能受静压40KN

2.灯座采用铝合金液态铸造而成，表面氧化处理，具有
全密封、防水、耐腐蚀等特点

3.光源LED,采用进口国际先进的长寿命、低功耗、高效
率的芯片封装（寿命超过100000小时）。

4.该产品适用于直升飞机停机坪定点降落指示.

5.灯具电源线路带有防浪涌装置（可抗雷击In7.5KA/5次
 Imax15KA），能适用于恶劣的气候环境。

6.灯罩颜色 :红色-R  白-W  绿-G  蓝-B

7.材质 : 灯罩-钢化玻璃, 身体-DIECAST Al.

8.保护等级 : IP68

9.平均寿命保证100,000个小时的高亮度LED光源产品,

产品规格

型号

外形尺寸

环境温度

重量

电压

颜色

TLZHW-220

∮ 220mm × 130mm

  -40℃ ～ 70℃

6.5Kg

AC220V/DC48V

红-R

白-W

6.5Kg

超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做

* 外形安装图

* 接线方法

电源线 引入口(CABLE ENTRY)

1.使用防爆填料函

2.电源线 接入口:标准规格 : NPT 1/2

3.引入口 NPT 3/4 尺寸可以定做

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 使用时注意事项

1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。

2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。

3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。

4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。

5.不要给产品强的冲击，这会成为部件的损坏或断路的原因

6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.
