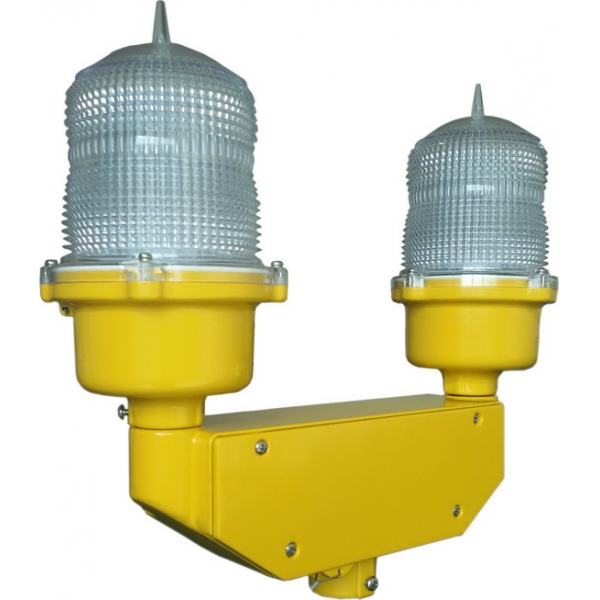

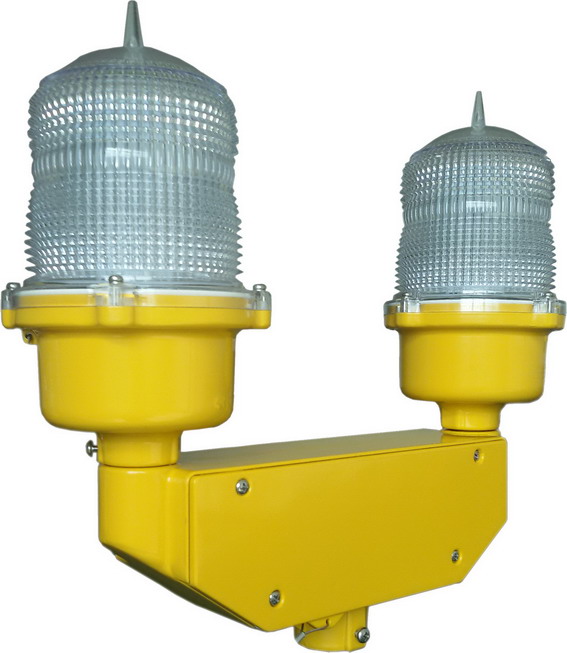

AOL150D 双联智能低光强航空障碍灯 AOL150MD双联中光强航空障碍灯、AOL150HD双联高光强航空障碍灯 |
中光强航空障碍灯、高光强航空障碍灯 |
||||||
|
LED高亮发光二管 航空灯 |
|||||||
|
Aviation obstruction lights产品功能介绍 |
|
||||||
|
1.应用领域 用于铁塔（电力，通信，微波等），烟囱（火电厂，焦化厂，化工厂等），高层建筑，大型桥梁，大型港口机械，大型工程机械，风力发电机等需要对航空器起警示作用的场合。 |
|||||||
|
2.光学系统采用菲涅尔透镜，光利用率高，能有效的把光束控制在要求的范围内。 |
|||||||
|
3.基于LED工艺，寿命长，低能高效。 |
|||||||
|
4.灯罩采用PC料，带防鸟尖，具有良好的抗冲击强度、热稳定性、阻燃性。 |
|||||||
|
5.底座使用铝合金材料，重量轻，耐腐蚀性好。 |
|||||||
|
6.底座与安装面使用G3/4”管螺纹固定，易于安装。 |
|||||||
|
7.电路具有电磁兼容特性，采用LED恒流驱动以延长LED寿命。 |
|||||||
|
8.具备光控检测（定制项）及灯故障报警功能。 |
|||||||
|
9.带有防高空坠落装置，安装接线方便。 |
|||||||
|
10.闪烁型或常亮型可切换，闪烁频率可调。 |
|||||||
|
内部自动检测，带自故障报警功能。专业防雷设计。 |
|||||||
|
11.工作稳定，低维护成本。 |
|||||||
|
主要技术参数 |
|||||||
|
参考标准 |
光源类型 |
发光颜色 |
工作电压 |
功 率 |
有效光强 |
工作温度 |
|
|
ICAO(第14号附约)低光强障碍灯标准及FAA-L810分类 |
LED |
红色（特殊颜色可定制） |
AC110V~AC240V |
3W、6W、10W |
≥50cd、≥100cd、≥200cd |
-40℃～70℃ |
|
|
工作湿度 |
材 质 防护等级 |
垂直发光角度 |
水平发光角度 |
闪光频率 |
光源寿命 |
光控灵敏度 |
|
|
10% ~ 95% (不凝结） |
主体：铝合金，灯罩：PC IP65 |
≥10° |
360° |
常亮/闪烁可切换（闪烁频率可调） |
≥100,000h |
70Lux/100LU |
|
|
|
|||||||
|
型号 |
AOL150S(低光强单联灯航空障碍灯) |
AOL150D(低光强双联灯航空障碍灯) |
AOL150MS(中光强单联灯航空障碍灯) |
AOL150MD(中光强双联灯航空障碍灯) |
AOL150HS(高光强单联灯航空障碍灯) |
AOL150HD(高光强双联灯航空障碍灯) |
|
|
有效光强 |
32.5 Candela |
100 Candela |
200 Candela |
||||
|
垂直分布/水平分布 |
-3°~20°> 10cd, 10°/360 度 |
||||||
|
LED 颜色/LED 寿命 |
红色/100,000 小时 |
||||||
|
工作电源 |
12VDC, 24VDC, 48VDC, 110VAC, 220VAC |
||||||
|
外壳/防护等级 |
航空铝/IP67 |
||||||
|
重量 |
0.9 KG |
3.5 KG |
0.98 KG |
4.1KG |
1.1 KG |
4.3KG |
|
|
工作温度 |
-40°C ~ +55°C |
|
|
|
|
|
|
|
可选功能 |
可变化的闪光模式 |
|
|
|
|
|
|
|
额定功率 |
3W |
3WX2 |
7W |
7WX2 |
10W |
10WX2 |
|
|
* 单联灯外形安装图 |
* 双联灯外形安装图 |
||||||
|
|
|
||||||
|
安装图 |
|||||||
|
|
|
||||||
|
* 型号选择 |
|
||||||
|
AOL150 |
D |
- L |
-12 |
- R |
- P |
- R |
|
|
型号 |
光照度 |
电压 |
电压 |
发光颜色 |
光电控制 |
报警输出 |
|
|
AOL150 |
S(低光强单联灯) |
L(常亮型) |
12-DC12V |
红-R |
红-R |
无-没有报警输出 |
|
|
AOL150 |
D( 低光强双联灯) |
LF(闪亮型) |
24-DC24V |
白-W |
白-W |
R-带1组报警输出 |
|
|
AOL150 |
MS(中光强单联灯) |
LS(频闪型) |
48-DC48V |
黄-Y |
|
|
|
|
AOL150 |
MD( 中光强双联灯) |
|
110-AC110V |
蓝-B |
|
|
|
|
AOL150 |
HS(高光强单联灯) |
|
220-AC220V |
|
|
|
|
|
AOL150 |
HD( 高光强双联灯) |
|
|
|
|
|
|
