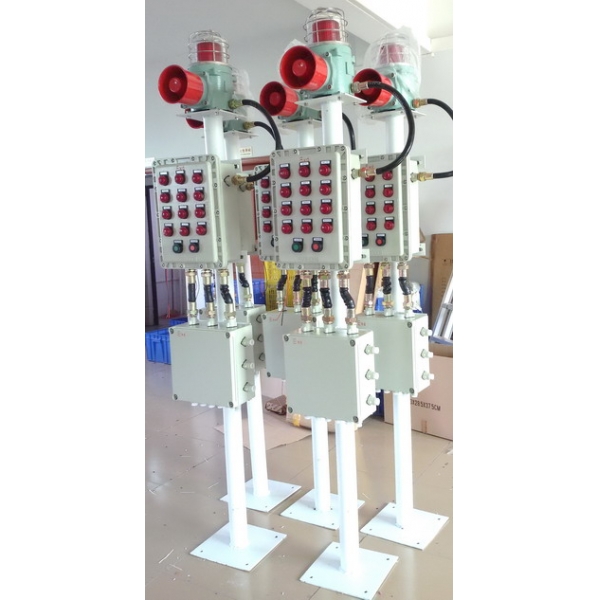

CSEP-AL-XT 可燃有毒气体区域声光报警装置,危险区域多点智能控制防爆声光报警系统 |
压铸铝合金材料外壳/坚固耐用 | ||||||
|
LED高亮发光二管 120DB | |||||||
|
产品性能介绍 |
| ||||||
|
1.可检测1-12路各种有毒气体探测器的泄露，标准型探测器输入为接点信号,如需4-20mA和0-10V模拟量输入需定制. | |||||||
|
2.1.防爆控制箱和防爆接线箱均防爆复合型结构，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构，腔体均设有密封圈，腔体间采用防爆金属挠管连接,具有良好的防水，防尘功能。控制箱内设有防爆的报警信号灯测试按钮（防爆型）、消音按钮（防爆型），以实现多种功能 | |||||||
|
3.铝合金底座，防水耐腐蚀.,坚固经久耐用 | |||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 | |||||||
|
5.多种报警音调可供选择.(WS-12种警报音)(WM-20种音乐+警告音)(WV10-10种语音定制) | |||||||
|
6.适合用于石油、化工、医药、城市煤气、输油气管道、中转站等有可燃气体、毒性气体、危险品储运,石油化工行业等易燃易爆危险场所 | |||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B | |||||||
|
8.闪亮次数 : 60~80/mim 音量 : Max.120dB/m | |||||||
|
9.内置电路控制板，以达到现场试验，消音功能。 | |||||||
|
10，安装立柱：采用镀锌钢管喷涂,1.8米高度,直径80mm | |||||||
|
11.技术认证 : CNAS | |||||||
|
12.防爆标志和保护等级 :ExdII CT6, IP66 技术认证 : CNAS | |||||||
|
使用功能介绍 | |||||||
|
1.本产品有:单回路,双回路,4回路,6回路,8回路,12回路的探测器输入. | |||||||
|
2.当探测器的任意回路报警发生，相应回路的报警指示灯亮，总报警音响响、总报警灯闪烁 | |||||||
|
3.操作人员未按消音确认的瞬间报警消失后，相应回路的报警灯亮，报警器的报警音响响、总报警灯亮；消音确认后，相应回路的报警灯灭，报警器的报警音响不响、总报警灯灭。 | |||||||
|
4.在报警器内任意回路存在着消音确认后的报警时，若其他回路报警发生，短时间报警按照上述动作 | |||||||
|
5.按试验按钮，所有的灯亮、总报警音响响、总报警灯闪烁，按消音按钮，所有灯灭、总报警音响不响、总报警灯灭；如果在按试验按钮时有报警信号，消音按钮后，按第2条动作。 | |||||||
|
* 外形安装图 |
控制面板指示图 | ||||||
|
|
| ||||||
|
|
| ||||||
|
* 型号选择 |
|||||||
|
CSEP - |
AL - |
XT1 - |
WS - |
24 - |
R |
||
|
型号 |
光源 |
输入回路 |
音色 |
电压 |
颜色 |
||
|
CSEP - |
AL(LED闪亮) |
XT1(单回路) |
WS(警告12音) |
12-DC12V |
R-红色 |
||
|
ALS(LED频闪) |
XT2(双回路) |
WP(告警12音) |
24-DC24V |
Y-黄色 |
|||
|
ALR(LED旋转亮) |
XT4(4回路) |
WM(音乐20音) |
110-AC110V |
G-绿色 |
|||
|
AL3(LED单灯3色) |
XT6(6回路) |
WA(警报20音) |
220-AC220V |
B-蓝色 |
|||
|
|
XT8(8回路) |
WV10(10种语音) |
380-AC380V |
W-白色 |
|||
|
|
XT12(12回路) |
|
|
RB-红蓝交替 |
|||
