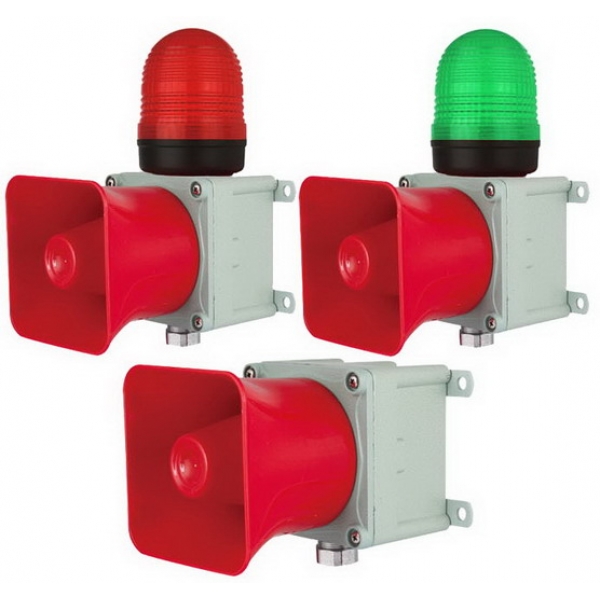

AS-24Z AS-24ZQ AS-220J AS-220JQ AS1-24Z AS1-24ZQ AS1-220J AS1-220JQ船用声光报警电笛 重负荷 船用声光报警器 船用报警电笛 |
压铸铝合金材料外壳/坚固耐用 | ||||||
|
LED高亮发光二管120DB | |||||||
|
* 产品功能介绍 |
| ||||||
|
1.坚固经久耐用的工业用,重负荷、船用产品 MARINE ALARM SIREN | |||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合产品 | |||||||
|
3.铝合金底座，坚固经久耐用,防水耐腐蚀. | |||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 | |||||||
|
5.多种报警音调可供选择.(12种警报音)(20种音乐+警告音)(WV10-10种语音定制) | |||||||
|
6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业,室外成套设备等 | |||||||
|
| |||||||
|
8.闪亮次数: 60-80/mim | |||||||
|
9.音量: Max.120dB/m | |||||||
|
10.材质:灯罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-PC, 反射镜-耐热性ABS | |||||||
|
11.保护等级: IP56 |
|
| |||||
|
12.标准型产品引线接头:PG13.5 可按客户需求选装船用管接电缆接头. | |||||||
|
13.壁式安装方便简易 | |||||||
|
14.遥控,光控,红外线控制,停电声光报警,带蓄电池,语音提示等特殊要求可按用户要求定制 | |||||||
|
* 产品规格 |
|||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 | |
|
AS-24Z AS-24ZQ AS-220J AS-220JQ |
WS-警告音12音 |
DC12V |
1.105A |
3.32Kg |
120dB |
红-R | |
|
WP-特殊警告12音 |
DC24V |
0.895A |
120dB |
黄-A | |||
|
AS1-24Z AS1-24ZQ AS1-220J AS1-220JQ |
WM-音乐音20音 |
AC110V |
0.372A |
4.08Kg |
118dB |
绿-G | |
|
WA-警报音20音 |
AC220V |
0.181A |
116dB |
蓝-B | |||
|
WV10(10段语音信号) |
AC380V |
0.123A |
118dB |
白-W | |||
|
超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做 | |||||||
|
* 外形安装图 |
* 接线方法 |
||||||
|
|
电源线 引入口(CABLE ENTRY) |
||||||
|
1.使用防水接头或者船舶用填料函 | |||||||
|
2.电源线 接入口:标准规格 : PF 1/2 | |||||||
|
3.引入口 PF 3/4 尺寸可以定做 | |||||||
|
接线方法 | |||||||
|
1.AC交流电源产品：不用分正负极,直接连接电源. | |||||||
|
2.DC直流电源产品：黑色线端子连接在负极(-)。 | |||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 | |||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm | |||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm | |||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
||||||
|
标准形式:-利用内部开关 |
选购形式(LC):-利用外部接点控制 |
1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 | |||||
|
|
| ||||||
|
2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 | |||||||
|
音量大小的调节方法 |
|||||||
|
1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 | |||||||
|
* 信号灯的长亮/闪亮选择 |
|||||||
|
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 | |||||||
|
1.灯罩(保护网)的分离:把固定灯罩固定环(保护网)的螺栓(M4螺栓 4EA)拧开，分离灯罩固定环(保护网)和灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图) | |||||||
|
2.长亮/闪亮动作选择开关: |
  | ||||||
|
a). 用长亮/闪亮选择开关，选择需要的动作 | |||||||
|
b). 开关在L的位置的时候常亮。c). 在LF的位置的时候闪亮。 | |||||||
|
* 型号选择 |
|||||||
|
AS |
1 - |
24 |
Z |
Q |
- LC | ||
|
型号 |
发光 |
电压 |
电压类型 |
安装方式 |
音色 | ||
|
AS(报警喇叭) |
无(不发光) |
24 |
Z-DC(直流) |
无-(壁挂式IP44) |
无指定(None)选择内部开关 | ||
|
AS1(声光报警器) |
1(LED发光) |
220 |
J-AC(交流) |
Q-(嵌入式IP23) | |||
|
|
|
12 |
|
|
LC指定(Order)选择外部接点控制方式 | ||
|
|
|
110 |
|
| |||
|
不带灯船用报警电笛型号 |
Z-DC(直流) |
AS-24Z AS-24ZQ |
|
| |||
|
J-AC(交流) |
AS-220J AS-220JQ |
|
|
| |||
|
船用声光报警电笛型号 |
Z-DC(直流) |
AS1-24Z AS1-24ZQ |
|
|
| ||
|
J-AC(交流) |
AS1-220J AS1-220JQ |
|
|
| |||
