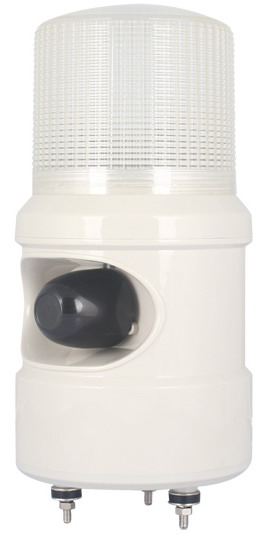

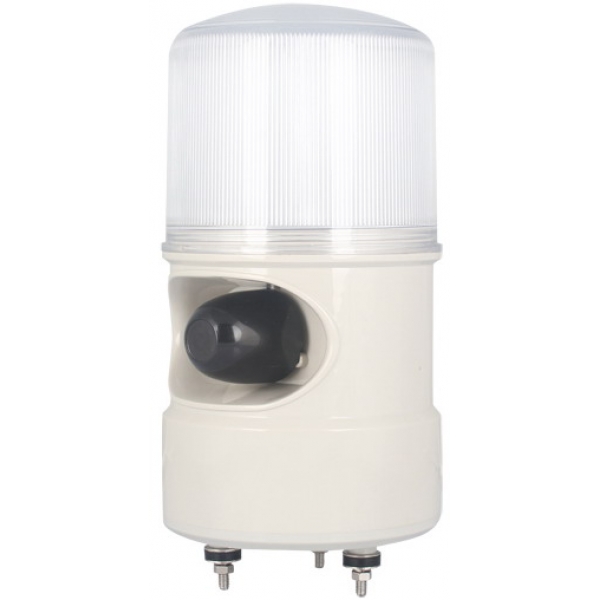

CS125DL3 单灯三色多音调声光报警器

利用单灯传达三种不同颜色的信号灯 106DB

产品功能介绍

1.新颖的外观设计,集警示灯和高响度报警喇叭为一体的声光组合型产品

2.采用引进技术自主设计，将LED长亮/闪亮警示灯.灵活选择工作状态模式

3.经济实用的工业用安全警示产品,优异的性价比.

4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表

5.可根据用户需求定做语音播报,特殊语音,喊话,录音,遥控,红外,声光控等功能.

6.适合用于各种天车,行车,起重机、输送设备、钢铁产业现场、自动化生产线,机床机械,停车场设备,室外成套设备等

7.灯罩颜色 : 白-W(单灯发出3种颜色R.G.Y)

8.闪亮次数 : 60~80/mim

9.音量 : Max.106dB

10.材质 : 灯罩-ABS, 身体-ABS, 喇叭外壳:ABS, 反光镜-耐热性ABS

11.技术认证 : CE,

12.保护等级 : IP56

产品规格

型号

内装音

电压

电流

重量

音量

颜色

CS125DL3

W1-警告音1音

DC12V

 0.476A

0.95Kg

106dB

白-W

W3-警告3音

DC24V

0.395A

106dB

W7-警告3音

AC110V

 0.257A

1.33Kg

106dB

W20-警报音20音

AC220V

 0.136A

106dB

WV-语音提示

AC380V

0.111A

98dB

超高亮LED(HL型)产品,和特殊电压产品(AC48V, 440V DC110V DC220V DC48V等)可以定做

* 外形安装图

* 接线方法

电源线 引入口(CABLE ENTRY)

1.使用防水接头

2.电源线规格 : UL1015-NO.16(1.25sq) x 2c  400mm

3.利用产品底部的螺母(M5-3EA)，固定本产品。

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 使用时注意事项

1.本产品可以室外使用,防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。

2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。

3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。

4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。

5.不要给产品强的冲击，这会成为部件的损坏或断路的原因

6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。

* 信号音的选择和接线方法

音色种类的选择方法

选购形式(LC):-利用外部接点控制

标准形式:-利用内部开关

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作.

* 信号灯的长亮/闪亮选择

为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。

1.灯罩向逆时针的方向旋转分离灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图)

2.长亮/闪亮动作选择开关:

a). 用长亮/闪亮选择开关，选择需要的动作

b). 开关在L的位置的时候常亮。

c). 在LF的位置的时候闪亮。

* 型号选择

CS125DL3     -

W1   -

220   -

RYG -

LC

型号

音色

电压

灯罩颜色

控制方式

CS125DL3(LED长亮)

W1(警告1音)

12-DC12V

白-W

无指定(None)选择内部开

CS125DL3F(LED闪亮)

W3(警告3音)

24-DC24V

CS125DL3R(LED旋转亮)

W7(警告7音)

110-AC110V

LC指定(Order)选择外部接点

W12(警告12音)

220-AC220V

W20(警告20音)

WV(声音信号)

380-AC380V
