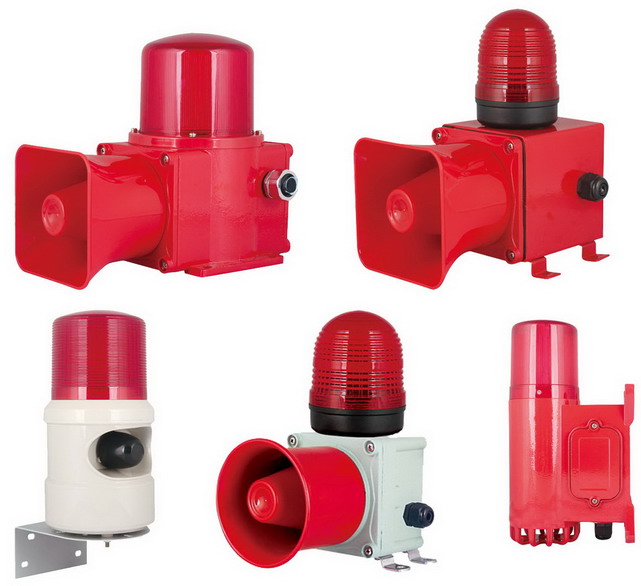

KCZ-A KCZ-B KCZ-C KCZ-F 声光报警装置 声光警铃

 皮带输送机械,斗轮机,翻车机设备运行警告

LED高亮发光二管 120DB

* 产品功能介绍

1.坚固经久耐用的工业用,重负荷、船用产品

2.采用最新技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合产品

3.铝合金底座，坚固经久耐用,防水耐腐蚀.

4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表

5.多种报警音调可供选择.(12种警报音)(20种音乐+警告音)(WV10-10种语音录制)

6.适合用于各种天车,行车,叉车,吊车,起重机,门吊,桥吊、 皮带输送设备,斗轮机,翻车机,港口码头,船舶机械、钢铁产业现场、工矿行业,室外成套设备,海洋工业,运输仓储等

8.闪亮次数: 60-80/mim

9.音量: Max.120dB/m

10.材质:灯罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-PC, 反射镜-耐热性ABS

11.保护等级: IP56

12.此款产品可按客户需求加装保护网，标准型产品不包含保护网

13.图片的产品安装防水接头，安装船舶用填料函的产品可以定做

14.遥控,光控,红外线,远程网络控制,停电声光报警,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制

* 信号音的选择和接线方法

音色种类的选择方法

标准形式:-利用内部开关

选购形式(LC):-利用外部接点控制

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

* 信号灯的长亮/闪亮选择

为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。

1.灯罩(保护网)的分离:把固定灯罩固定环(保护网)的螺栓(M4螺栓 4EA)拧开，分离灯罩固定环(保护网)和灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图)

2.长亮/闪亮动作选择开关:

a). 用长亮/闪亮选择开关，选择需要的动作

b). 开关在L的位置的时候常亮。c). 在LF的位置的时候闪亮。

* 型号选择

KCZ -A

WS   -

220   -

R

 - P

 - LC

型号

音色

电压

颜色

保护网

音色选择方式

KCZ-A

WS(警告音)

12-DC12V

R(红色)

无指定(None)不带保护网产品

无指定(None)选择内部开关

KCZ-B

WP(告警音)

24-DC24V

G(绿色)

KCZ-C

WM(音乐音)

110-AC110V

Y(黄色)

 -P指定(Order) 带保护网产品

LC指定(Order)选择外部接点控制方式

KCZ-D

WA(警报音)

220-AC220V

B(蓝色)

KCZ-F

WV10(10段语音信号)

380-AC380V

W(白色)
