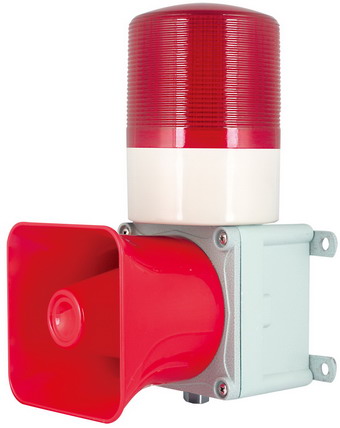

CJD-BD CJD-MD CJD-M2 船用声光报警电笛 重负荷 船用声光报警器  报警电笛

压铸铝合金材料外壳/坚固耐用

LED高亮发光二管 120DB

* 产品功能介绍

1.坚固经久耐用的工业用,重负荷、船用产品

2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合产品

3.铝合金底座，坚固经久耐用,防水耐腐蚀.

4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表

5.多种报警音调可供选择.(12种警报音)(20种音乐+警告音)(WV10-10种语音定制)

6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业,室外成套设备等

8.闪亮次数: 60-80/mim

9.音量: Max.120dB/m

10.材质:灯罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-PC, 反射镜-耐热性ABS

11.保护等级: IP56

12.标准型产品引线接头:PG13.5 可按客户需求选装船用管接电缆接头.

13.壁式安装方便简易

14.遥控,光控,红外线控制,停电声光报警,带蓄电池,语音提示等特殊要求可按用户要求定制

*  产品规格

型号

内装音

电压

电流

重量

音量

颜色

         CJD-BD CJD-MD CJD-M2

WS-警告音12音

DC12V

 1.305A

3.32Kg

120dB

红-R

WP-特殊警告12音

DC24V

 1.095A

120dB

黄-A

WM-音乐音20音

AC110V

 0.372A

4.08Kg

118dB

绿-G

WA-警报音20音

AC220V

 0.181A

116dB

蓝-B

WV10(10段语音信号)

AC380V

 0.123A

118dB

白-W

超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做

* 外形安装图

* 接线方法

电源线 引入口(CABLE ENTRY)

1.使用防水接头或者船舶用填料函

2.电源线 接入口:标准规格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 信号音的选择和接线方法

音色种类的选择方法

标准形式:-利用内部开关

选购形式(LC):-利用外部接点控制

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

* 信号灯的长亮/闪亮选择

为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。

1.灯罩(保护网)的分离:把固定灯罩固定环(保护网)的螺栓(M4螺栓 4EA)拧开，分离灯罩固定环(保护网)和灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图)

2.长亮/闪亮动作选择开关:

a). 用长亮/闪亮选择开关，选择需要的动作

b). 开关在L的位置的时候常亮。c). 在LF的位置的时候闪亮。

* 型号选择

CJD-MD

 -B   -

L  -

D1  -

R

 - LC

型号

安装方式

发光

音色

颜色

音色

CJD-BD(DC24V)

B(壁挂式)

无(不发光)

D1-单音连续调

R(红色)

无指定(None)选择内部开关

CJD-MD(DC220V)

Q(嵌入式)

L(LED发光)

D2-单音断续调

G(绿色)

CJD-M2(AC220V)

D3-七短一长调

Y(黄色)

D4-连续调频调

B(蓝色)

D5-紧急调频调

W(白色)

LC指定(Order)选择外部接点控制方式

D6-快速双音调

D7-三音调

D8-根据要求定制调
