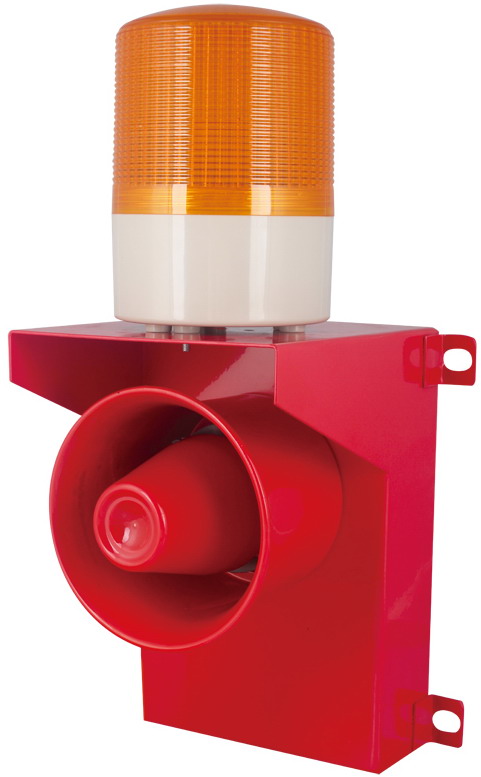

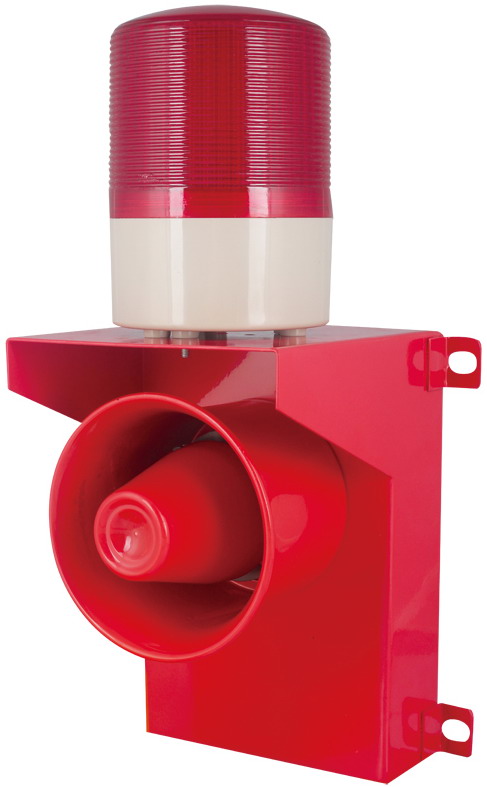

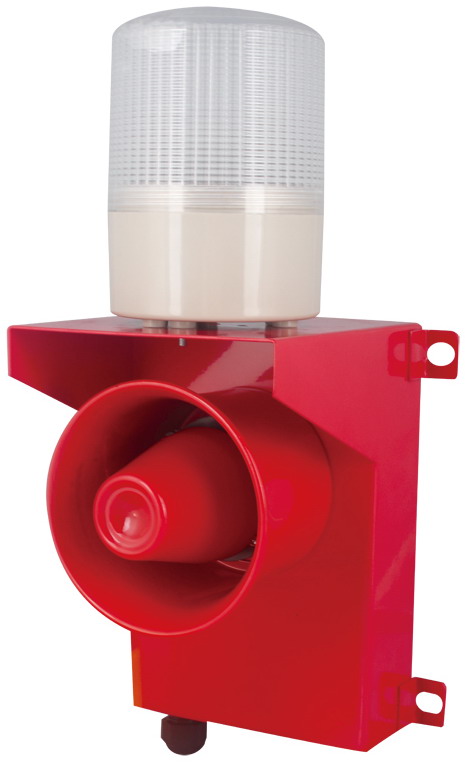

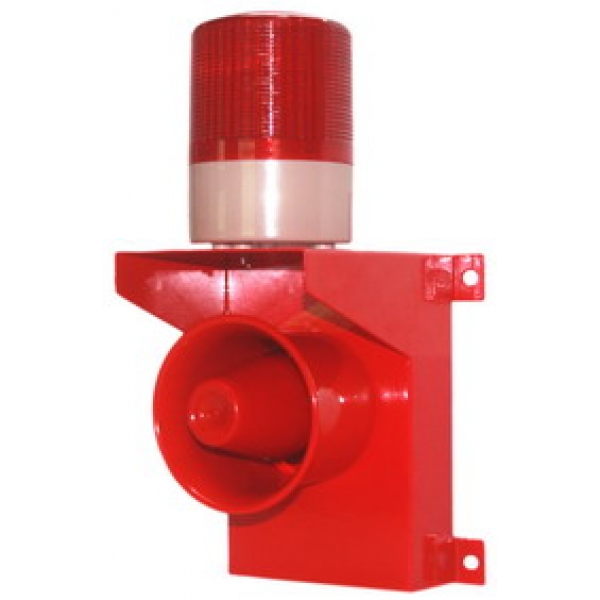

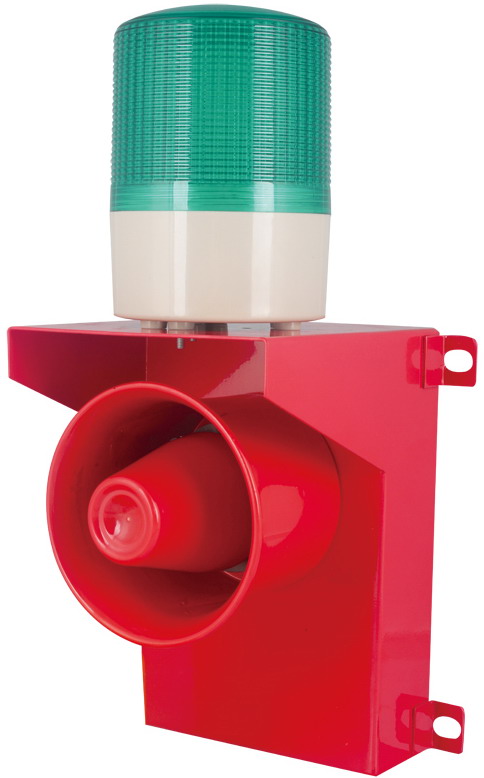

TBJ-100 一体化声光报警器 YH-1 一体化工业用声光报警器 |
冷轧钢板、喷涂外壳/坚固耐用 |
||||||
|
高亮LED发光二极管 120DB |
|||||||
        |
|
||||||
|
产品功能介绍 |
|||||||
|
1.大型起重机械等行走设备的专用声光报警. |
|||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合声光组合产品 |
|||||||
|
3.冷轧钢板、喷涂外壳/坚固耐用 |
|||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 |
|||||||
|
5.铸铝灯座的可根据用户需求加装不锈钢金属保护网 |
|||||||
|
6.适合用于各种天车,行车,起重机,门吊,输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业,机床机械,室内外成套设备等 |
|||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B 白-W |
|||||||
|
8.闪亮次数 : 60~80/mim |
|||||||
|
9.音量 : Max.120dB/1M |
|||||||
|
10.材质 : 灯罩-PC, 身体-钢板, 喇叭外壳:金属, 反光镜-耐热性ABS |
|||||||
|
11.多种报警音调可供选择.(WS-12种警报音)(WM-20种音乐+警告音)(WV10-10种语音定制) |
|||||||
|
12.保护等级 : IP54 |
|
|
|
||||
|
13.此款产品可按客户需求加装保护网，标准型产品不包含保护网 |
|||||||
|
14.图片的产品安装PG13.5防水接头，安装船舶用填料函的产品可以定做 |
|||||||
|
15.遥控,光控,红外线,远程网络控制,物联网智能控制,停电声光报警,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制 |
|||||||
|
产品规格 |
|||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|
|
TBJ-100 |
WS-警告音12音 |
DC12V |
1.305A |
2.98Kg |
120dB |
红-R |
|
|
WP-特殊警告12音 |
DC24V |
1.095A |
120dB |
黄-A |
|||
|
TBJ-100C |
WM-音乐音20音 |
AC110V |
0.372A |
3.55Kg |
120dB |
绿-G |
|
|
WA-警报音20音 |
AC220V |
0.181A |
118dB |
蓝-B |
|||
|
WV10(10段语音信号) |
AC380V |
0.123A |
116dB |
白-W |
|||
|
超高亮LED(HL型)产品,和特殊电压产品(AC48V, AC440V DC110V DC220V等)可以定做 |
|||||||
|
* 外形安装图 |
* 接线方法 |
||||||
|
|
电源线 引入口(CABLE ENTRY) |
||||||
|
1.使用防水接头或者船舶用填料函 |
|||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
|||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
|||||||
|
接线方法 |
|||||||
|
1.AC交流电源产品：不用分正负极,直接连接电源. |
|||||||
|
2.DC直流电源产品：黑色线端子连接在负极(-)。 |
|||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
|||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
|||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
|||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
||||||
|
标准形式:-利用内部开关 |
选购形式(K):-利用面板选择开关 |
选购形式(LC):-利用外部接点控制 |
|||||
|
|
|
|
|||||
|
* 型号选择(LED超高亮发光信号灯) |
|||||||
|
TBJ |
-100 - |
WS - |
220 - |
R - |
- K |
- P |
|
|
型号 |
功率 |
音色 |
电压 |
灯罩颜色 |
声音控制方式 |
灯座材料 |
|
|
|
-100 |
WS-警告音12音 |
12-DC12V |
红-R |
无-标准型 |
无-标准型 |
|
|
|
-100C |
WP-特殊警告12音 |
24-DC24V |
黄-A |
LC-外引线控制 |
P-铸铝灯座+不锈钢防护网罩 |
|
|
YH-1 |
|
WM-音乐音20音 |
36-AC36V |
绿-G |
K-面板开关控制 |
||
|
|
|
WA-警报音20音 |
110-AC110V |
蓝-B |
V-外音量调节 |
||
|
|
|
WV10(10段语音信号) |
220-AC220V |
白-W |
KV-开关+音量调节 |
||
